PETG
Empfohlen bei Feuchtigkeit, häufiger Nutzung und praktischen Alltags- oder Werkstattanwendungen.

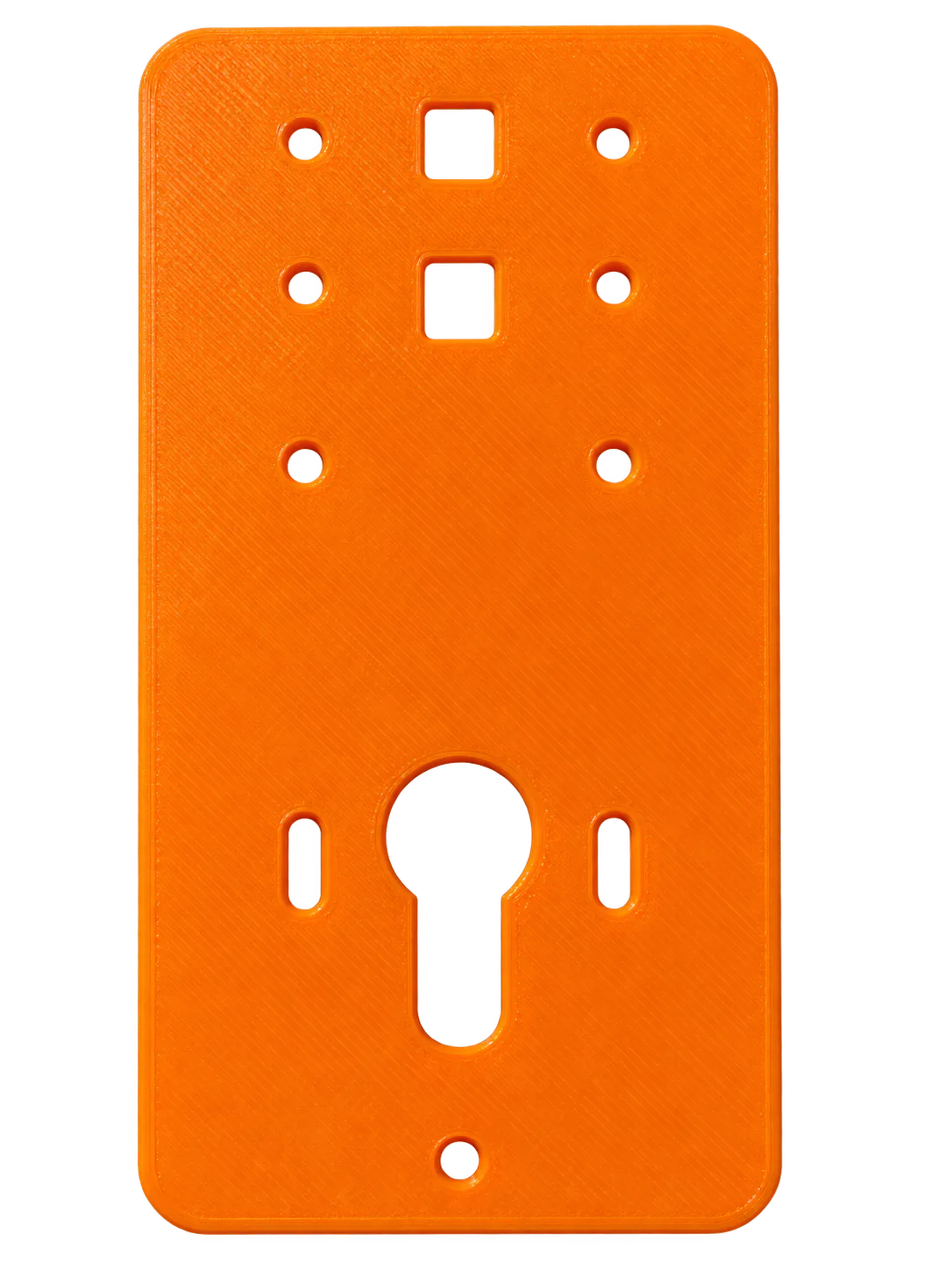

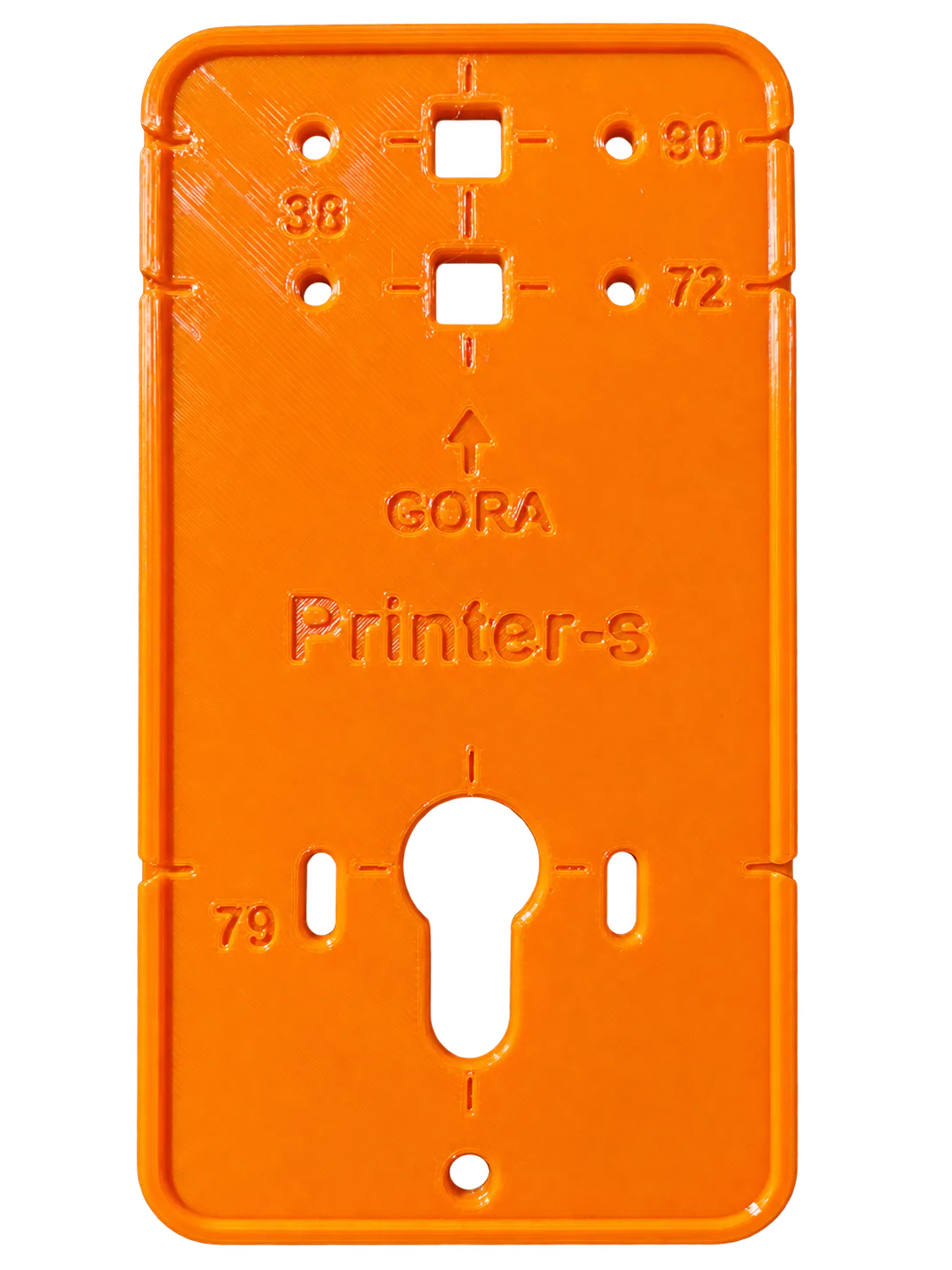

Fertiges 3D-Druck-Produkt

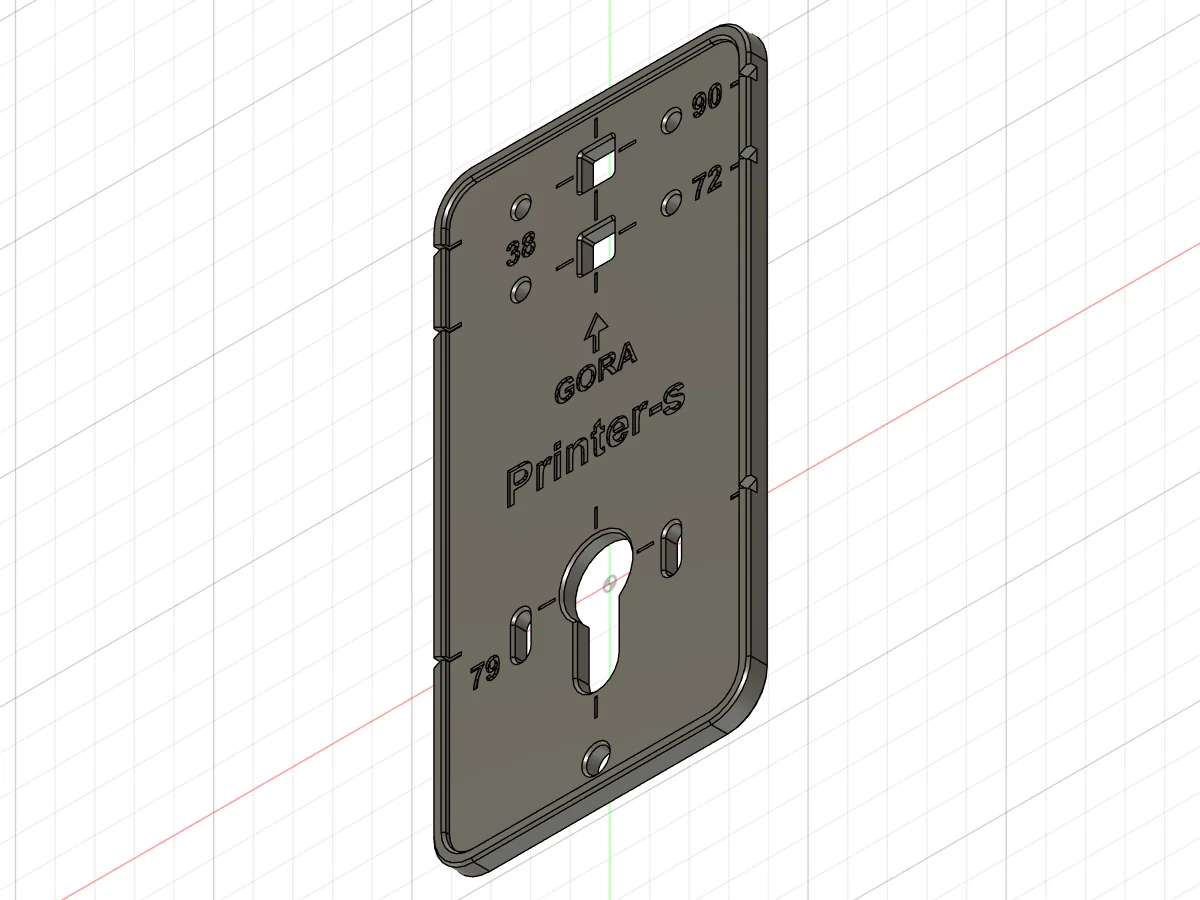

DUO-Türgriffschablone 72/90 mm
Schablone zum Anzeichnen von Bohrungen für Türgriff, geteilte Rosetten und Schließzylinder. Eine Platte unterstützt 72 und 90 mm Entfernung; Achsmarkierungen erleichtern die Ausrichtung.

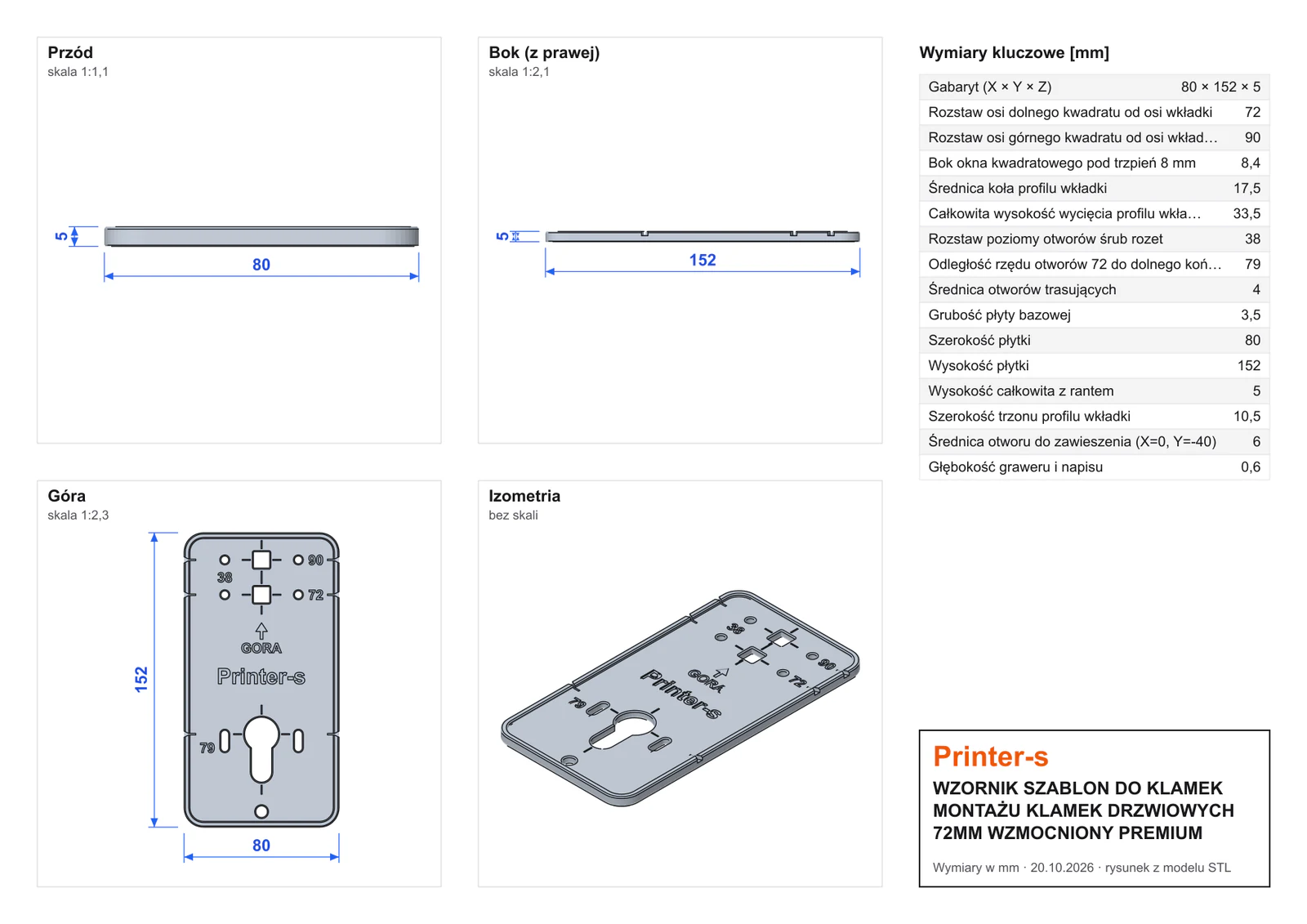

- Außenmaße
- 80 × 152 × 5 mm
- Volumen des STL-Körpers
- 41,286 cm³
Der Rechner berücksichtigt Material, Farbe, Qualität und Menge. Das Ergebnis ist der endgültige Bestellpreis ohne versteckte Zuschläge.
Anwendungen
Wofür eignet sich duo-türgriffschablone 72/90 mm?
Die gedruckte Lehre überträgt feste Bezugspunkte direkt auf das Werkstück. Sie reduziert wiederholtes Messen und unterstützt gleichmäßige Markierungen bei Arbeiten wie:
- ✓Bohrungen für Griffe mit geteilten Rosetten markieren
- ✓72-mm-Entfernung an Innentüren anzeichnen
- ✓90-mm-Entfernung an Außentüren anzeichnen
- ✓Europrofil-Schließzylinder markieren
Druckmaterial
Welches Material für eine Werkstattschablone?
PLA
Eine gute Wahl für trockene Innenräume, wenn Optik, Details und Steifigkeit wichtig sind.
ABS
Für technische Teile, die erhöhte Temperaturen besser vertragen sollen.
ASA
Für den Außeneinsatz, wenn Witterungs- und UV-Beständigkeit wichtig sind.
Verfügbare Farben sehen Sie nach dem Öffnen im Rechner. Die Oberfläche kann je nach Material, Farbe und Schichthöhe leicht abweichen.
Warum dieses Modell
Praktisches Werkzeug für wiederholbare Arbeit
Zwei Entfernungen in einem Werkzeug
Eine Platte unterstützt die gängigen Maße 72 und 90 mm, ohne zwischen zwei Schablonen zu wechseln.
Zentrierung am 8-mm-Vierkant
Quadratische Öffnungen mit geringem Spiel helfen, die Schablone an der Griffachse auszurichten.
Steif und gut ablesbar
Der erhöhte Rand begrenzt das Durchbiegen; Beschriftungen und Achsmarken erleichtern die korrekte Positionierung.
Individuelle Maße
Benötigen Sie eine andere Anordnung?
Senden Sie uns die benötigten Abstände oder die Maße Ihres Beschlags. Wir prüfen die Anpassung und bestätigen die Ausführung vor der Fertigung.
Sondermaße anfragenHäufig gestellte Fragen
Fragen zu 3D-gedruckten Werkstattschablonen
Warum wird PETG empfohlen?
PETG ist feuchtigkeitsbeständig, schlagzäher als Standard-PLA und eignet sich gut für regelmäßig genutzte Werkstattwerkzeuge.
Kann ich andere Maße bestellen?
Ja. Senden Sie uns die benötigten Abstände oder die Maße Ihres Beschlags. Wir prüfen die Anpassung vor der Fertigung.
Ist die Schablone eine Bohrführung?
Sie ist vor allem zum Anzeichnen und Ankörnen vorgesehen. Prüfen Sie die Markierungen am Werkstück, bevor Sie endgültig bohren.
Was ist im Lieferumfang enthalten?
Sie erhalten eine gedruckte Lehre. Beschläge, Schrauben, Bleistifte und Bohrer sind nicht enthalten.
