PETG
Empfohlen bei Feuchtigkeit, häufiger Nutzung und praktischen Alltags- oder Werkstattanwendungen.
Fertiges 3D-Druck-Produkt

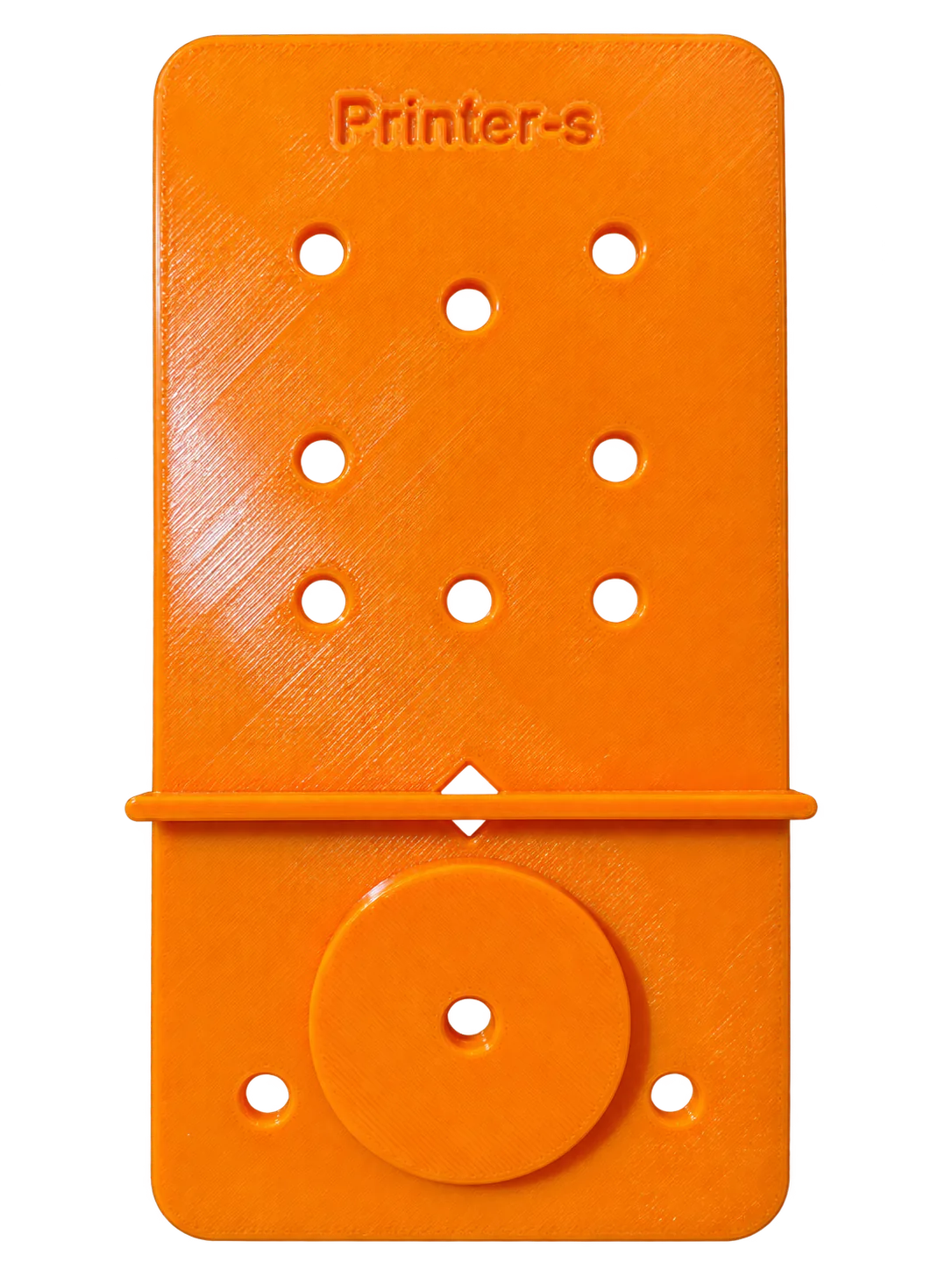

Schablone für 35-mm-Topfscharniere im Blum-System
Einteilige Schablone zum Anzeichnen von 35-mm-Topfscharnieren und Montageplatten. Sie ist mit dem Blum-System kompatibel, aber kein Originalprodukt von Blum. Anschlagleiste und Zentrierscheibe erleichtern wiederholbare Arbeiten.

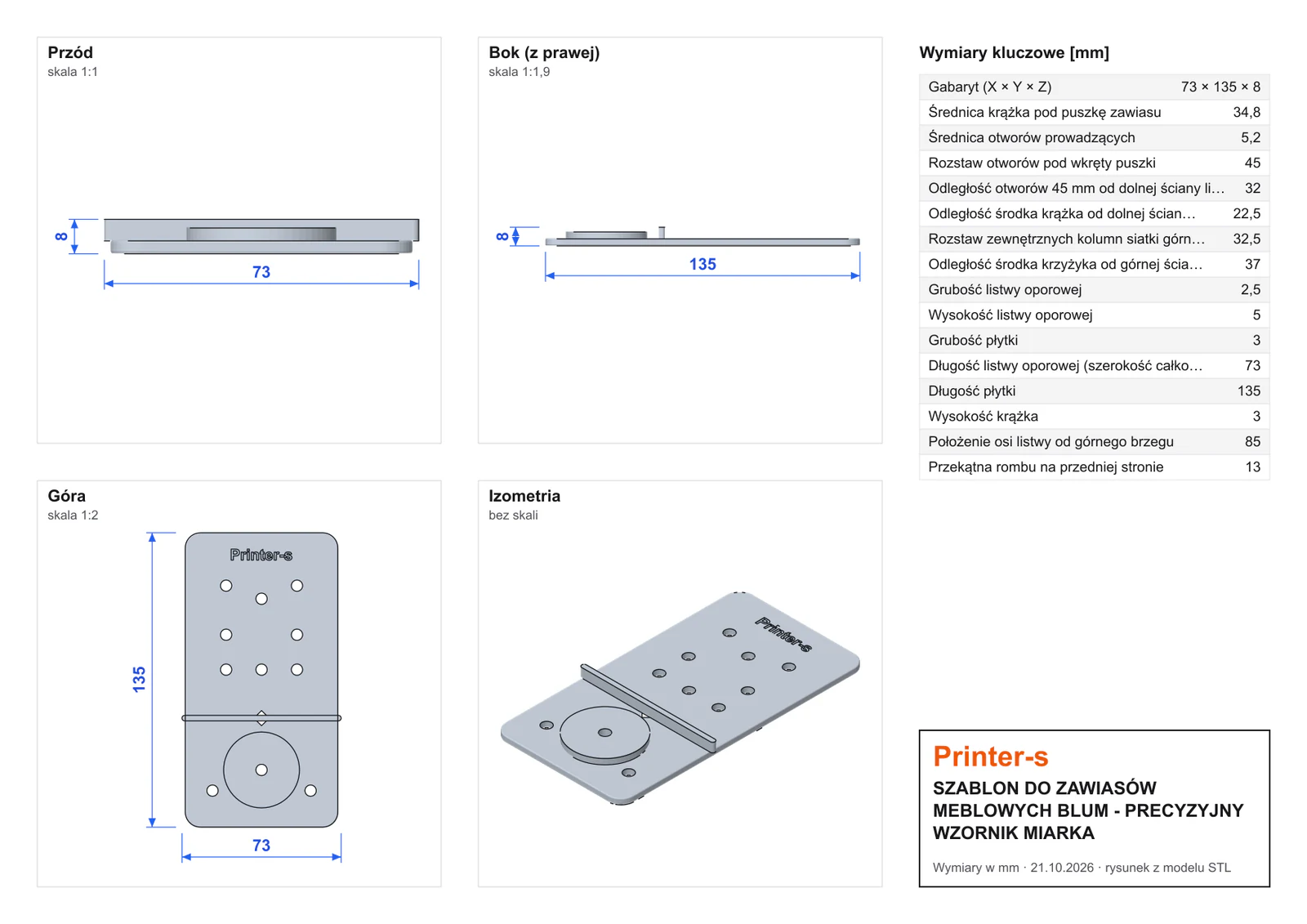

- Außenmaße
- 73 × 135 × 8 mm
- Volumen des STL-Körpers
- 30,585 cm³
Der Rechner berücksichtigt Material, Farbe, Qualität und Menge. Das Ergebnis ist der endgültige Bestellpreis ohne versteckte Zuschläge.
Anwendungen
Wofür eignet sich schablone für 35-mm-topfscharniere im blum-system?
Die gedruckte Lehre überträgt feste Bezugspunkte direkt auf das Werkstück. Sie reduziert wiederholtes Messen und unterstützt gleichmäßige Markierungen bei Arbeiten wie:
- ✓Bohrungen für Montageplatten am Möbelkorpus anzeichnen
- ✓Schraublöcher für den Scharniertopf an der Front markieren
- ✓Schablone in einer fertigen 35-mm-Topfbohrung zentrieren
- ✓Möbelfronten und Korpusse wiederholbar vorbereiten
Druckmaterial
Welches Material für eine Werkstattschablone?
PLA
Eine gute Wahl für trockene Innenräume, wenn Optik, Details und Steifigkeit wichtig sind.
ABS
Für technische Teile, die erhöhte Temperaturen besser vertragen sollen.
ASA
Für den Außeneinsatz, wenn Witterungs- und UV-Beständigkeit wichtig sind.
Verfügbare Farben sehen Sie nach dem Öffnen im Rechner. Die Oberfläche kann je nach Material, Farbe und Schichthöhe leicht abweichen.
Warum dieses Modell
Praktisches Werkzeug für wiederholbare Arbeit
Eine Schablone für Front und Korpus
Lochbild, Anschlagleiste und Zentrierscheibe ermöglichen den Einsatz desselben Werkzeugs an beiden Möbelteilen.
Wiederholbares Lochbild
Integrierte Bezugspunkte reduzieren wiederholtes Messen bei mehreren gleichartigen Bauteilen.
Leichte PETG-Konstruktion
Die Schablone ist leicht zu transportieren, feuchtigkeitsbeständig und für den Werkstattalltag geeignet.
Individuelle Maße
Benötigen Sie eine andere Anordnung?
Senden Sie uns die benötigten Abstände oder die Maße Ihres Beschlags. Wir prüfen die Anpassung und bestätigen die Ausführung vor der Fertigung.
Sondermaße anfragenHäufig gestellte Fragen
Fragen zu 3D-gedruckten Werkstattschablonen
Warum wird PETG empfohlen?
PETG ist feuchtigkeitsbeständig, schlagzäher als Standard-PLA und eignet sich gut für regelmäßig genutzte Werkstattwerkzeuge.
Kann ich andere Maße bestellen?
Ja. Senden Sie uns die benötigten Abstände oder die Maße Ihres Beschlags. Wir prüfen die Anpassung vor der Fertigung.
Ist die Schablone eine Bohrführung?
Sie ist vor allem zum Anzeichnen und Ankörnen vorgesehen. Prüfen Sie die Markierungen am Werkstück, bevor Sie endgültig bohren.
Was ist im Lieferumfang enthalten?
Sie erhalten eine gedruckte Lehre. Beschläge, Schrauben, Bleistifte und Bohrer sind nicht enthalten.
